高圖新材UV三防漆，涂覆印刷電路板及其部件表面，能有效保護(hù)電路免受惡劣環(huán)境的侵蝕和損壞，提高和延長(zhǎng)其使用壽命，保證使用的安全性和可靠性?？刹捎?/span>UV＋濕氣固化方式，100%固含量無(wú)溶劑揮發(fā)。能對(duì)陰影區(qū)域進(jìn)行二次的濕氣固化，另外還可添加藍(lán)色的熒光劑，方便直接檢測(cè)。在穩(wěn)定性方面，經(jīng)過(guò)第三方權(quán)威的賽寶測(cè)試。

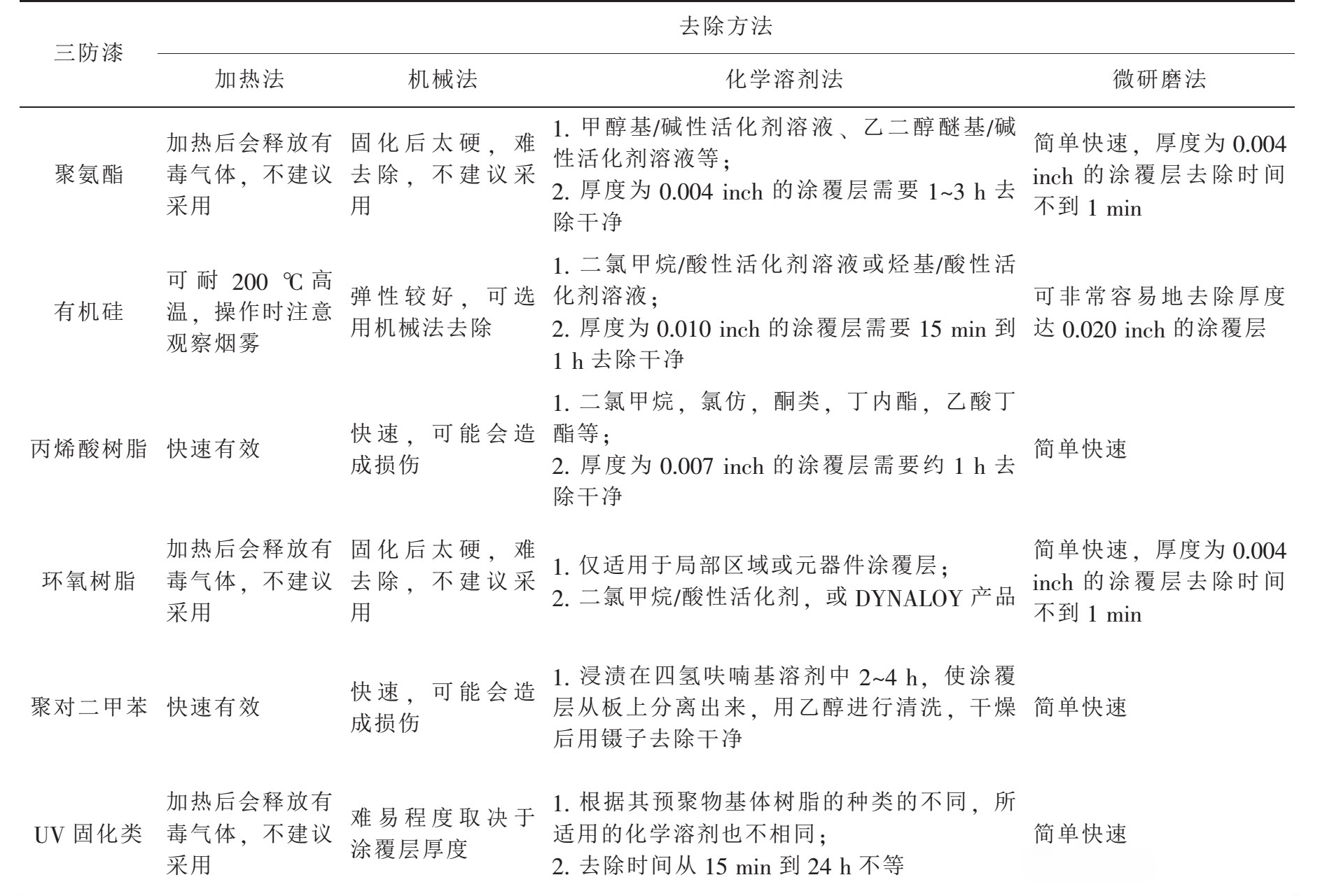

電路板涂覆三防漆一般是PCB組裝中的最后一道工藝，然而在最后檢測(cè)時(shí)，電子元器件有可能出現(xiàn)缺陷，這時(shí)就要求三防漆涂層可維修。高圖新材三防漆附著力優(yōu)異，對(duì)于一些需要修復(fù)的元器件，修復(fù)它們已經(jīng)成為一個(gè)市場(chǎng)上要面對(duì)的問(wèn)題。在電子組裝的維修工藝和故障分析中，去除三種防漆，不損壞組件非常重要。以下是對(duì)不同類(lèi)型三種防漆的去除工藝方法的分析和總結(jié)。

一、機(jī)械方法

這是一種暴力的物理方法。是指在物理工具的幫助下，用鋒利的刀或手持砂輪等工具刮、切割或拋光油漆層進(jìn)行物理剝離，容易對(duì)產(chǎn)品造成嚴(yán)重?fù)p壞。不建議在昂貴和大量的產(chǎn)品上使用。

二、加熱法

用電烙鐵或加熱工具將三防漆加熱到一定溫度。高圖一系列三種防漆具有優(yōu)異的耐溫性。這種方法需要很高的溫度或很長(zhǎng)時(shí)間才能去除，這會(huì)使附近的漆膜變色或老化，留下一些殘留物，甚至燒焦層壓基材或分離。但需要注意的是，一些對(duì)溫度敏感的部件不適合使用這種方法。

三、微研磨法

采用噴涂方法，將特殊配方的介質(zhì)顆粒引入壓縮氣流，在特定可調(diào)壓力下選擇性地將介質(zhì)噴射到需要去除的三種防護(hù)涂層中，快速有效地去除PCB和部件上的三種防護(hù)涂層。微研磨方法必須非常熟練，高速顆粒不能進(jìn)入研磨位置周?chē)能洷Ｗo(hù)膜。目前有設(shè)備可以使用，但很少使用。

四、化學(xué)溶劑法

這是一種化學(xué)修復(fù)方法。目前，去除三種防漆涂層最常用的方法?；瘜W(xué)溶劑法的成功取決于三種防漆涂層的化學(xué)性質(zhì)和特定溶劑的化學(xué)性質(zhì)。在大多數(shù)情況下，化學(xué)溶劑并沒(méi)有真正溶解涂層，而是讓涂層膨脹。一旦涂層膨脹，就很容易輕輕刮掉或擦掉。
